Como programar controle de portão e o que fazer se falhar

A lógica é a mesma, o botão é que muda

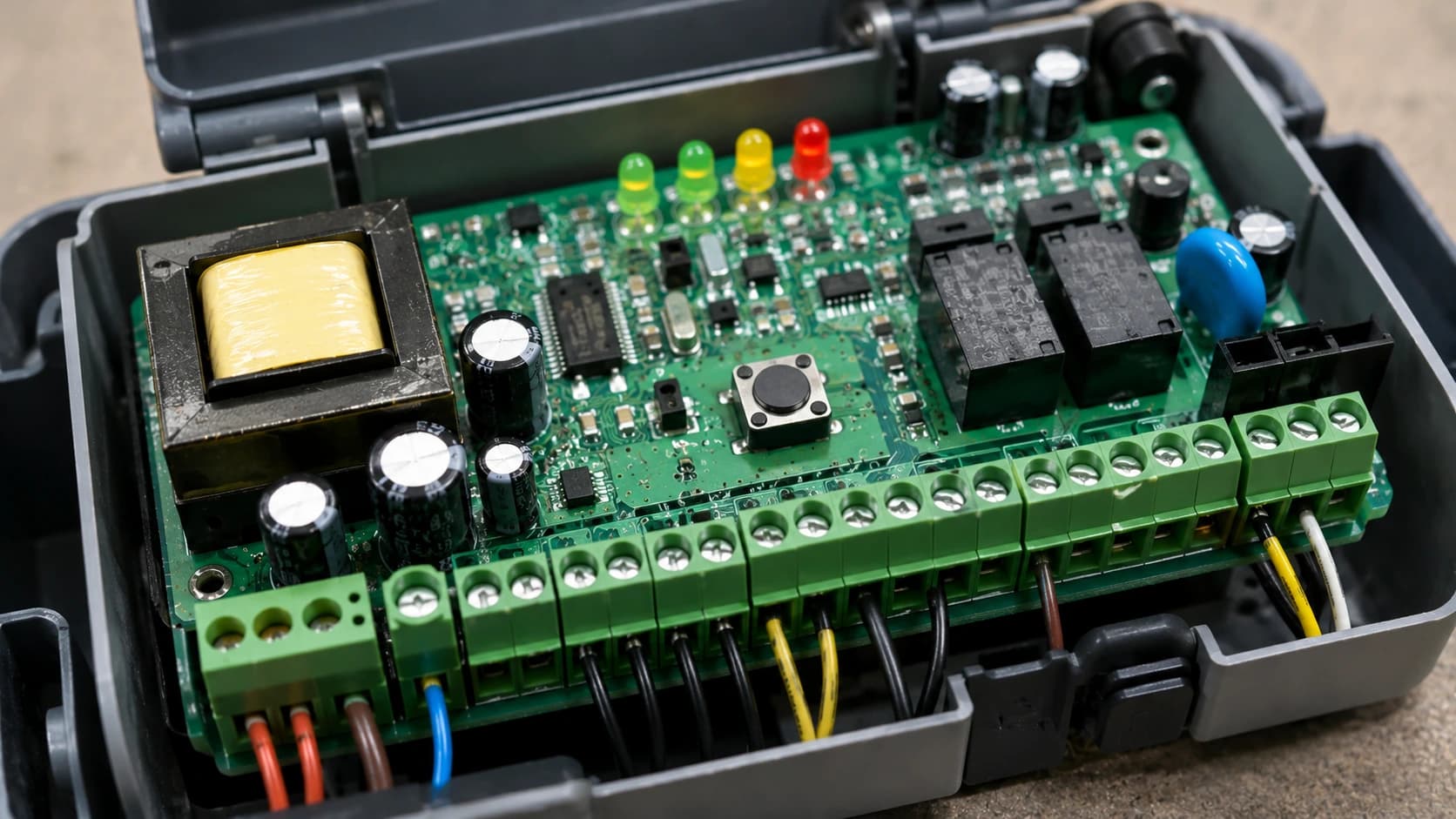

Gravar um controle tem três movimentos. A central entra em modo de gravação, você aperta o botão do controle que vai comandar o portão, o LED da placa confirma. Depois é sair do modo e testar.

O caminho até esse modo é que não se repete entre fabricantes. Numa central a gravação começa por um botão, em outra por um jumper, e numa terceira o número de cliques antes de você encostar no controle define se aquele botão vai abrir, fechar ou fazer as duas coisas.

Por isso cada procedimento abaixo sai do manual do próprio fabricante, com o link do PDF oficial. A gente fabrica o portão e instala a automação, e o motor, a central e o controle são de terceiros. Quem manda no procedimento é quem fez a placa.

Antes de apertar qualquer botão, o aviso que custa caro

É a primeira coisa que aparece em vídeo quando alguma coisa para de funcionar, e ela leva todos os controles da casa de uma vez. O manual da Rossi descreve o apagamento como manter o botão APRENDER pressionado até o LED ST apagar, e registra que com esse procedimento você apaga todos os códigos gravados. Depois disso, cada controle que ainda funcionava precisa voltar para a memória um a um, com todos eles em mãos.

O procedimento por marca, com o manual de cada fabricante

O nome do modelo costuma estar impresso na própria placa, dentro da caixa do motor. Sem esse nome não existe procedimento certo, existe tentativa.

Como a gente instala equipamento de vários fabricantes, a lista abaixo não tem marca preferida. Cada modelo aparece com o que dispara a gravação e com a capacidade que o próprio fabricante publica.

PPA Pop Prog

O manual da Pop Prog grava assim, com o portão parado.

1. Feche o jumper JPROG. O LED SN1 começa a piscar 2 vezes.
2. Pressione o botão do transmissor. O LED SN2 pisca sempre que recebe um código válido.
3. Pressione e libere o botão GRV.
4. Libere o botão do transmissor. Os LEDs SN1 e SN2 piscando juntos confirmam a gravação.
5. Para gravar outro botão do mesmo transmissor, volte ao passo 3.
6. Retire o jumper JPROG para finalizar.

A própria placa avisa quando o caso é outro. Botão já cadastrado faz o SN1 piscar 2 vezes, e memória cheia faz o SN1 piscar 3 vezes.

Garen

No manual da central TSi Pro a gravação tem uma confirmação que quase ninguém completa.

1. Pressione e solte o botão TX (-) da central. O LED pisca e permanece aceso.
2. Pressione e solte o botão do controle remoto desejado. O LED pisca por alguns segundos.
3. Enquanto o LED está piscando, pressione de novo o TX (-) da central para confirmar o cadastro.

Sem esse terceiro toque o controle remoto é descartado, e o LED simplesmente continua aceso. Para sair da programação, espere 10 segundos ou aperte o TX (-) com o LED aceso.

Rossi

O manual das centrais WKX90 e WKXH90 resume a gravação em três linhas. Pressione e solte o botão APRENDER na central, e com o LED ST aceso pressione um dos botões do controle. Ao final da gravação ele pisca indicando que a programação foi aceita. Repita o processo para gravar outros botões.

Peccinin CP4010F (grupo Nice)

Aqui o botão LEARN faz duas coisas ao mesmo tempo, e é por isso que a sequência confunde. O número de toques no LEARN escolhe a função antes de você encostar no controle, segundo o manual da CP4010F. Um toque é a função normal, que abre, para e fecha. Dois toques é somente abertura. Três toques é somente fechamento, e o LED pisca o número da função em que você está.

Depois de escolher a função, o controle entra em cena. Para um botão só, clique nesse botão duas vezes. Para dois botões com a mesma função, clique num botão e depois em outro diferente. O manual também avisa que o procedimento funciona somente com controle remoto Nice, e que antes de tudo é preciso remover o jumper C.

RLG Série 200

O manual do instalador inverte a ordem que as outras marcas usam. Primeiro você mantém pressionada uma tecla do controle remoto, e só então pressiona e solta a tecla APRENDER na placa. O LED Aprender acende por 2 segundos e o display mostra quantos controles já estão gravados.

Segurar o controle antes existe por um motivo, e o manual explica qual. Assim a placa não cadastra por engano um dispositivo qualquer que esteja transmitindo na mesma frequência naquele instante.

A sua central não é nenhuma dessas

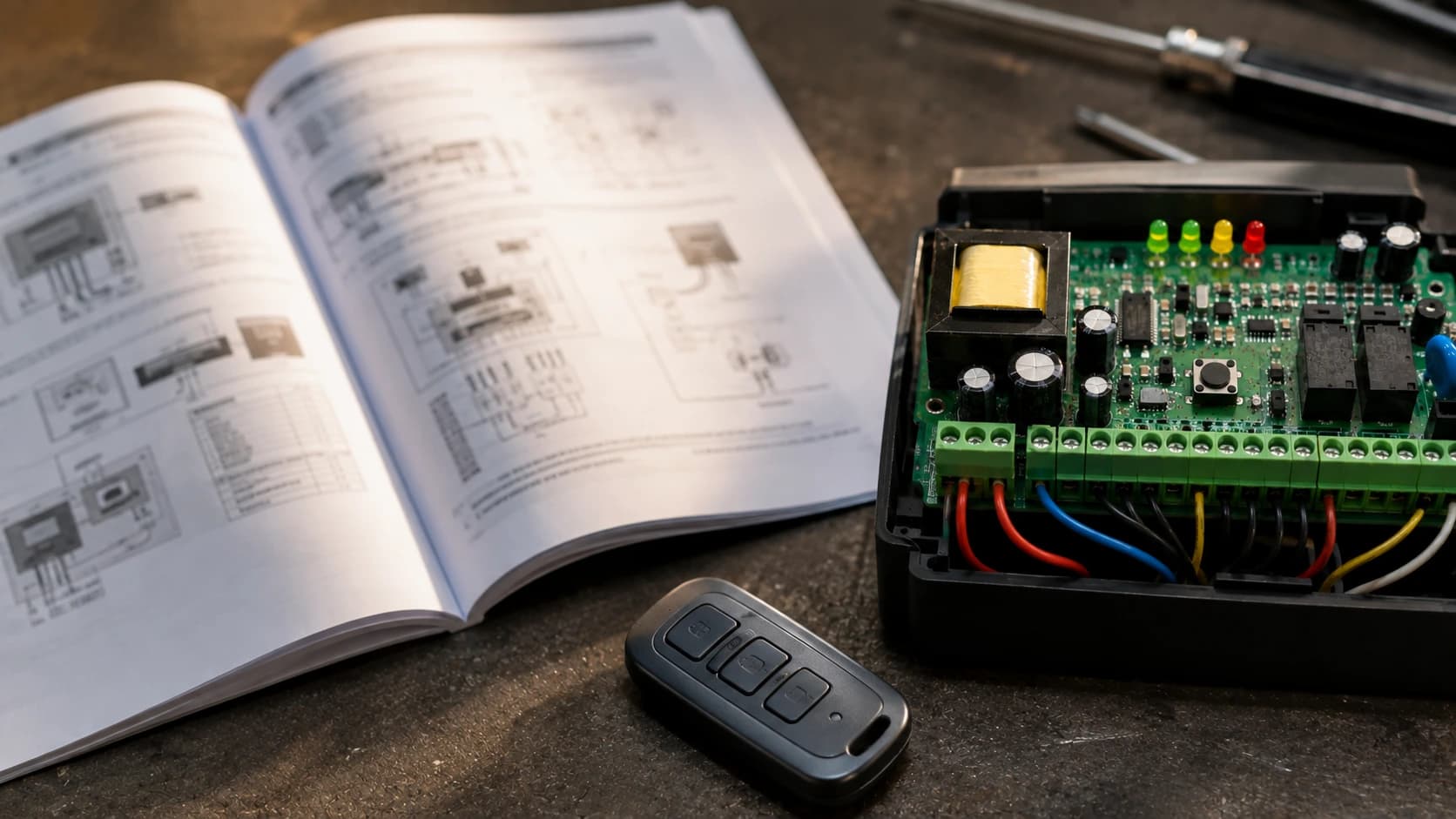

Anote o nome impresso na placa e procure o PDF no site do fabricante por esse nome. Vale mais que copiar um vídeo de outro modelo, porque o vídeo mostra o botão certo de uma central que não é a sua.

Cadastrou e não funcionou. A ordem em que a gente investiga

A lista começa pelo mais provável e mais barato e termina no que exige abrir a central. Os três primeiros itens ninguém precisa de ferramenta para checar.

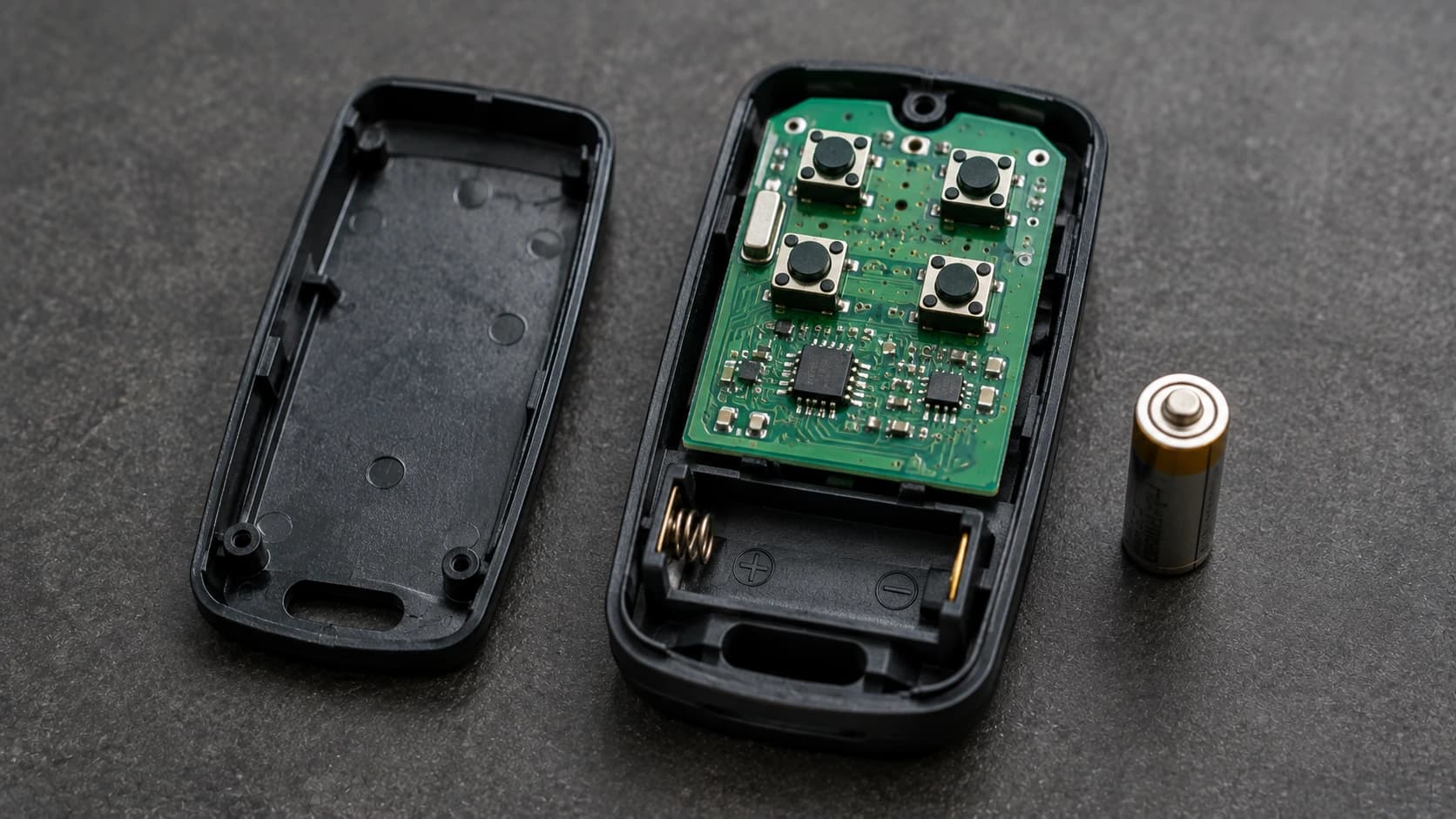

1. A pilha, que costuma avisar antes de morrerA queda de alcance vem antes da parada total. Se você passou a precisar chegar mais perto do portão, a pilha é a primeira suspeita. Nesses controles normalmente se usa A23 de 12V ou CR2032 de 3V, e vale conferir o que está escrito na própria pilha antes de comprar.
2. O controle é de código rolante e o copiador não copiaEm código rolante o código muda a cada acionamento, então o copiador de código fixo captura um código que expira no instante seguinte. A Rossi descreve o sistema HCS como anticlonagem, a Peccinin CP4010F aceita gravação somente de controle Nice, e a RLG Série 200 trabalha em 433,92 MHz.
3. A memória está cheia, e a conta é em botõesA capacidade se conta em botões, não em controles, e um controle de três botões pode ocupar três vagas. A PPA Pop Prog pisca o LED SN1 três vezes quando lota, e a RLG Série 200 mostra a mensagem CHEI no display.
4. O cadastro parecia certo, mas faltou a confirmaçãoNa Garen TSi Pro o cadastro só é aceito com o terceiro toque no TX (-), aquele que se dá enquanto o LED ainda está piscando. Quem para no segundo passo vê o LED aceso, acha que gravou e vai embora com o controle descartado.
5. A antena, quando o controle só funciona colado no portãoO manual da Rossi manda conectar no borne ANT a parte decapada do fio de antena, com 16 cm. Antena ausente, cortada ou mal ligada entra na lista de suspeitos antes de você culpar o controle.
6. Parou do nada e depois voltou sozinhoControle de portão é equipamento de radiação restrita e não tem direito à proteção contra interferência, pelo Art. 3º da Resolução Anatel 680/2017. Some a isso que PPA, Garen, Peccinin e RLG trabalham todas em 433,92 MHz, e é muita coisa dividindo a mesma faixa.
7. Quando sobra a centralSe a pilha é nova, o controle é do padrão certo, a memória tem espaço, a confirmação foi feita e a antena está no lugar, e mesmo assim nenhum controle grava e o LED não reage a nada, o suspeito passa a ser a placa.

Perdi o controle. O problema não é abrir o portão, é quem mais consegue abrir

Esse é o único cenário da lista que não se resolve comprando outro controle. Quem achou o seu continua com um controle cadastrado, e cadastrado significa que o portão abre para ele.

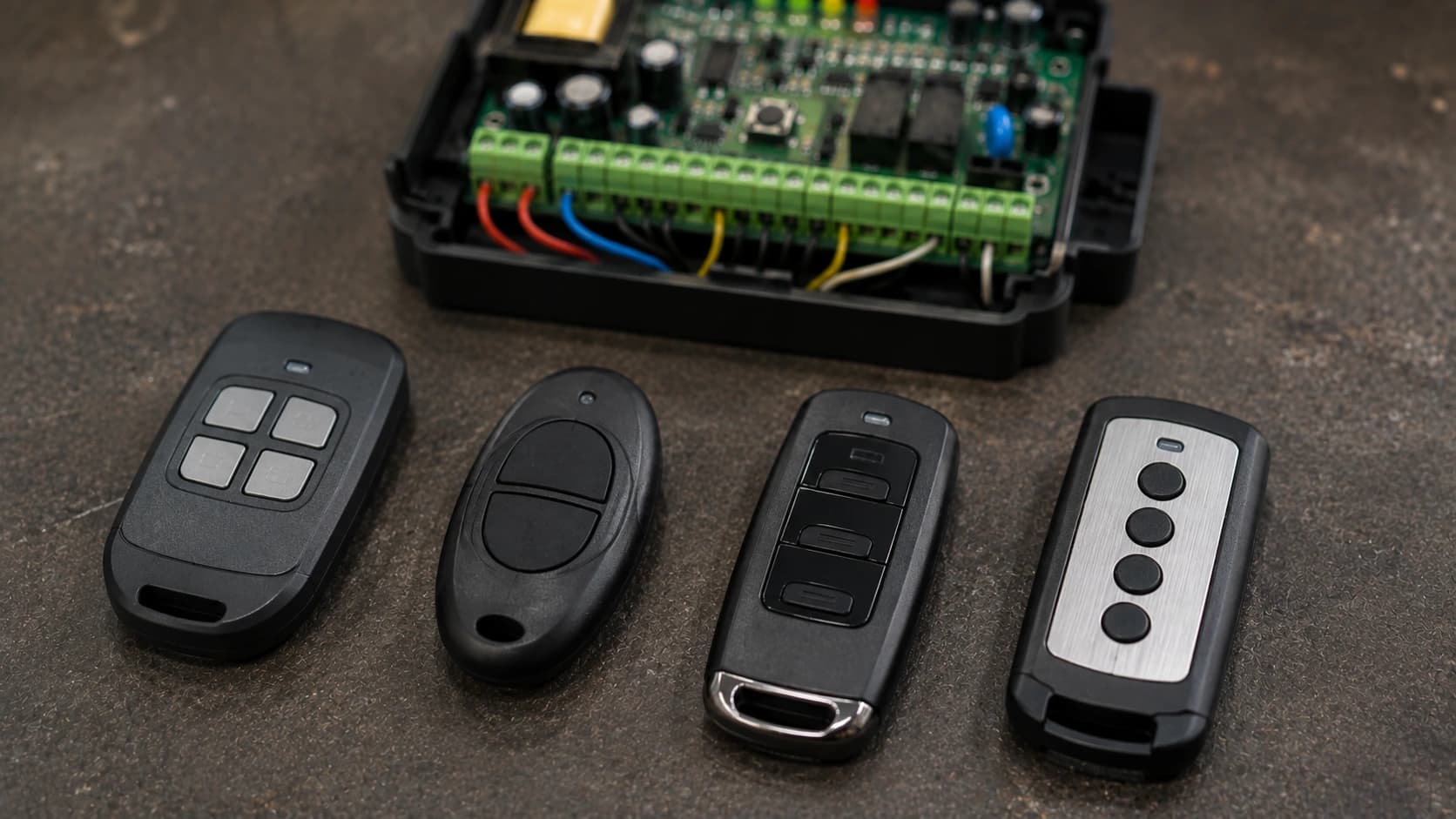

O caminho correto é apagar a memória da central e recadastrar apenas os controles legítimos. Aqui o apagamento deixa de ser efeito colateral e passa a ser o objetivo. Antes de começar, junte três coisas. Todos os controles da casa que precisam voltar a funcionar, o nome do modelo impresso na placa da central e o manual desse modelo.

O apagamento individual da Rossi não serve para esse caso, e o motivo é simples. Ele exige o controle em mãos, apertando o botão que se quer tirar da memória, e o controle em mãos é justamente o que você não tem.

A hora de parar de mexer e chamar quem instalou

Trocar pilha, testar alcance e ler o modelo da placa o morador faz sozinho, sem risco.

Abrir a central com energia ligada, mudar jumper de posição, apagar memória ou refazer o percurso do portão é outra história. Nessas centrais o percurso é a referência de onde o portão abre e onde ele para, e reprogramar isso errado tira o portão de operação. Defeito de placa, de motor e de percurso entra em manutenção e conserto de portões, com teste feito no local.

Automação instalada e assistência em Joinville e região

A Ponto Forte fabrica em Joinville desde 1997 e instala a automação com equipe própria. O portão de alumínio sai da nossa fábrica já preparado para receber motor e controle remoto, e é a mesma equipe que volta quando alguma coisa para de funcionar.

A instalação atende Joinville e as cidades da região, de Araquari e São Francisco do Sul a Jaraguá do Sul e São Bento do Sul.

Se o seu controle parou e você não quer arriscar apagar a memória por conta própria, mande o que já testou. Para automatizar um portão que ainda é manual, o começo da conversa está na página de portão eletrônico.
